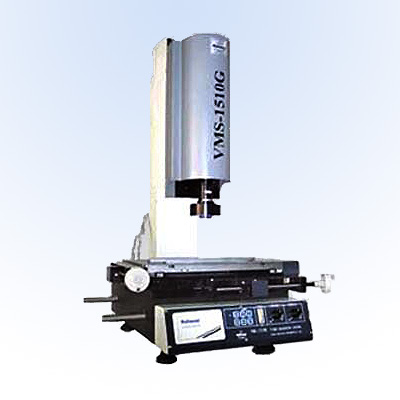

工业投影仪、影像仪系列 >> VMS影像测量仪系列
产品用途:
该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用
产品说明:1/2"彩色CCD摄像机变焦物镜倍率0.7~4.5X
规格参数:
  仪器型号 VMS-1510F VMS-2010F VMS-2515F VMS-3020F VMS-4030F



金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466
玻璃台尺寸(mm) 210×160 260×160 306×196 350×280 450×350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300

仪器重量(kg)

100 110 120 140 240
外型尺寸(长)x(宽)x(高)mm 540x560x850 760x600x900 970x670x940

测量与瞄准系统

摄像机:彩色1/2"CCD摄像机 显示器:17英寸彩色显示器

双焦物镜倍率(美国NAVITAR):0.7~4.5X 工作距离:92mm

电视总倍率:30~190X 物方视场:10.6~1.6mm

双十字线发生器 数显解析度:0.0005mm

◆ Z轴调焦升降:150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)

◆ 照明:表面光源与透射光源均用LED,亮度可调 电源:220V(AC),50HZ,30W

仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)
仪器配件 1X镜筒(标准配备) 0.5镜筒(选购) 工作距离(mm)
双焦镜 0.7X~4.5X 0.7X~4.5X
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X(选) 15X~95X 20~3.2 7.5X~48X 40~6.4 175
标准配备 30X~190X 10~1.6 15X~95X 20~3.2 92
2X(选) 60X~380X 5~0.8 30X~190X 10~1.6 36
