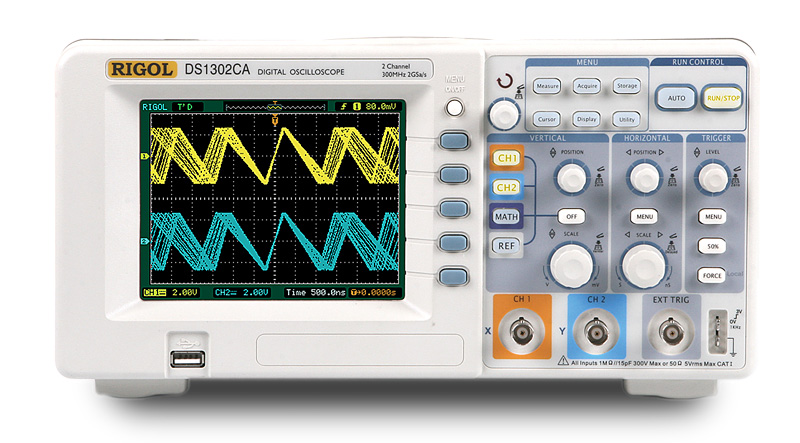

>> RIGOL 数字示波器 DS1000CA系列
特点及优点
1. 提供高达 2 GSa/s的实时采样速率,50 GSa/s 的等效采样率;保证有效捕获实时瞬态信号, 同时可观察重复信号的微妙细节
2. 波形刷新率高达2000 wfms/s
3. 超薄设计,体积小巧,大大减小桌面占用面积
4. 64 k色 TFT彩色液晶显示
5. 存储深度:10 kpts(单通道),5 kpts(双通道)
6. 丰富的触发功能:边沿、视频、脉宽、斜率、交替等
7. 可调触发灵敏度:防止对叠加在触发信号上的噪声误触发
8. 20种自动测量功能
9. 光标测量包括手动模式、追踪模式和自动测量模式
10. 10组波形、10组设置存储、位图存储、CSV存储
11. 加、减、乘、FFT、反相等多种波形运算功能
12. 独特的数字滤波器和波形录制功能
13. 内置硬件频率计
14. 双通道 + 外触发,根据带宽的不同分成了300 MHz,200 MHz,100 MHz,60 MHz等多种型号
15. 标准配置接口:USB Device,RS-232;USB Host,支持U盘和USB接口打印机
16. 标配 “通过/失败” 检测功能:采用“光电隔离”方式,有效避免电磁干扰
17. 多种语言用户界面,嵌入式帮助系统
18. 配备功能强大的上位机测控软件:UltraScope
性能参数
设备型号
DS1302CA
DS1202CA
DS1102CA
DS1062CA
带宽
300 MHz
200 MHz
100 MHz
60 MHz
存储深度
10 kpts(单通道) 5 kpts(双通道)
通道
双通道 + 外触发
实时采样率
2 GSa/s(单通道),1 GSa/s(双通道)
等效采样率
50 GSa/s
25 GSa/s
10 GSa/s
上升时间
1.1 ns
1.7 ns
3.5 ns
5.8 ns
输入阻抗
1 MΩ|| 15 pF,50 Ω
1 MΩ|| 15 pF
时基精度
50ppm
时基范围
1 ns/div ∼ 50 s/div
2 ns/div ∼ 50 s/div
5 ns/div ∼ 50 s/div
李沙育图形
带宽
300 MHz
200 MHz
100 MHz
60 MHz
相位差
± 3°
触发模式
边沿、视频、脉宽、斜率、交替
触发源
CH1、CH2、Ext、Ext/5、AC Line
相同参数
垂直灵敏度
1 mV/div ∼ 10 V/div
垂直分辨率
8 bits
输入耦合
直流、交流、接地
最大输入电压
All Input 1MΩ||15pF 300V Max or 50Ω 5Vrms Max CATI
滚动范围
500 ms/div 至 50 s/div
自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2
、延迟1→2
的测量
光标测量
手动模式、追踪模式和自动测量模式
数学运算
+,-,×,FFT
内部存储
10组波形、10组设置
外部存储
位图存储、CSV存储、波形设储、设置存储
接口
USB Device,USB Host,RS-232,P/F Out (Isolated)
显示
64 k色TFT彩色液晶,320 × 234分辨率
电源
45 ∼ 440 Hz AC 100 ∼ 240 V 50 VA Max
重量
2.3 kg
标准配件
电源线
探头2根
用户手册+产品保修卡
