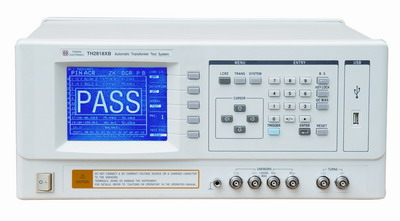

■ 320×240点阵大型图形LCD显示 ■ 中英文可选操作界面 ■ 测试频率20Hz—300kHz, 分辨率10mHz ■ 频率响应扫描及图形分析能力 ■ 直流电阻和变压器参数测试能力 ■ 30Ω, 100Ω两种不同信号源输出阻抗 ■ 列表扫描测试功能 ■ 开路/短路/负载校准功能 ■ 内建比较器,10档分选及计数功能 |
|
■ 测试电平监视功能 ■ 电压或电流的自动电平调整功能 ■ 提供0 V、1.5 V、2 V内部直流偏压 ■ TH1773/TH1775 偏流源控制能力 ■ 可选配±10 V/±100 mA内部直流偏置源 ■ 20组内部仪器设定储存及调用 ■ 标准RS232C接口 ■ 可选HANDLER,GPIB接口 |
测 量 功 能 |
测试参数 |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ |
DCR, Turn-Ratio, Phase |
TH2819无 |
基本准确度 |
0.05% |
等效电路 |
串联, 并联 |
数学功能 |
绝对值偏差, 百分比偏差 |
量程方式 |
自动, 保持, 手动选择 |
触发方式 |
内部, 手动, 外部,总线 |
测量时间(≥1kHz) |
快速: 32ms, 中速: 90ms, 慢速: 650ms |
平均次数 |
1—255 |
延时时间 |
0—60s, 以 1ms 步进 |
校准功能 |
开路 / 短路点频、全频清零,负载校准 |
测试端配置 |
五端 |
显示方式 |
直读,∆,∆%,V/I(被测电压/电流监视) |
显示器 |
6 位分辨率,320×240 点阵图形 LCD 显示 |
测 试 信 号 |
测试信号频率 |
TH2818 |
20Hz-300kHz, 分辨率:10mHz 精度:0.01% |
TH2819 |
20Hz-200kHz, 分辨率:10mHz 精度:0.01% |
TH2819A |
输出阻抗 |
30Ω , 100Ω可选 TH2819A:10 Ω /CC
10 Ω /100 Ω |
测试信号电平 |
LCR 测试:5 mV-2 V
圈数测试:5 mV-4 V
自动电平范围:10 mV-1 V
分辨率:1mV,精度:5% |
直流偏置源 |
0V,1.5V,2V,准确度:1%
使用 TH1802A 可施加 0-10V 的直流偏置 电压和 0-100mA 的直流偏置电流 |
测量显示范围 |
|Z|, R, X |
0.00001 Ω — 99.9999 MΩ |
DCR |
0.001 Ω — 99.9999 MΩ |
|Y|, G, B |
0.00001µS — 99.9999 S |
C |
0.00001 pF — 9.9999 F |
L |
0.00001 µH — 9999.99 H |
D |
0.00001 — 9.99999 |
Q |
0.00001 — 99999.9 |
θ (DEG) |
-179.999º — 179.999 º |
θ (RAD) |
-3.14159 — 3.14159 |
Turn-Ratio |
1:0.01—1:100 |
∆% |
-999.999% — 999.999% |
比较器及接口 |
比较器 |
十档分选,档计数 |
存储器 |
可保存 20 组仪器设定值 |
接口 |
RS232C,USB 盘适配器(选件)
Handler(选件),GPIB(选件) |
|
