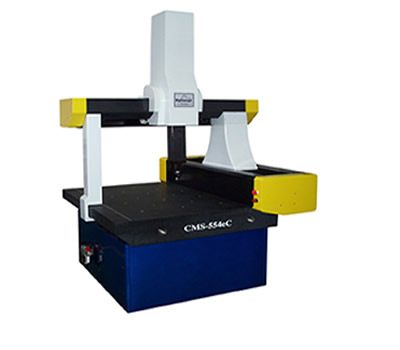

全自动三坐标测量机系列采用移动桥式结构,带头著的提高了运动性能.全花岗石工作台,导轨横梁和Z轴,具有相同的温度特性和刚性,并通过有限元分析,从而使整机有了较高的稳定性和可靠性.
全自动三坐标测广泛应用于机械制造,电子汽车.五金.塑胶.模具等行业中.可以对工件的尺寸形状公差过行精密检测,从而完成零件检测,外形检测.过程控制等任务.
型号: |
CMS-554C |
CMS-655C |
CMS-886C |
CMS-1008C |
CMS-574C |
CMS-685C |
CMS-8106C |
CMS-10128C |
CMS-584C |
CMS-6105C |
CMS-8126C |
CMS-10158C |
行程(mm) |
X: |
500 |
600 |
600 |
800 |
Y: |
500/700/800 |
600/800/1000 |
800/1000/1200 |
1000/1200/1500 |
Z: |
400 |
500 |
600 |
800 |
系统特点 |
驱动系统: 伺服电机 |
控制系统: RENISHAW UCC Lite |
探测系统: RENISHAW MH20I/RENISHAW pH10t+pt20 |
测量软件: RationalDMis(CNC) |
最大测量速度: 300 mm/s |
最大承重:(kg) |
500 |
800 |
100 |
1500 |
主机重量:(kg) |
980/1120/1200 |
1100/1250/1400 |
2200/2460/2720 |
2600/2880/3300 |
外形尺寸(m) |
1.21*1.3/1.5/1.6*.233 |
1.31*1.4/1.6/1.8/2.53 |
1.65*1.9/2.1/2.3*2.85 |
1.85*2.1/2.3/2.6*2.35 |
包装外形尺寸(m) |
1.3*1.6/1.8/1.9*2.2 |
1.4*1.7/1.9/2.1 |
1.9*2.3/2.5/2.7*2.4 |
2.4*2.45/2.65/2.95*2.4 | |
|
