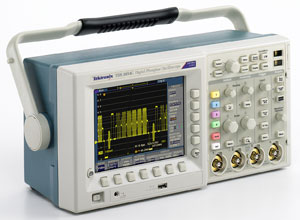

示波器系列 >> 数字示波器 >> 数字荧光示波器TDS3014C
  • 100 MHz 带宽
  • 取样速率高达 1.25 GS/s
  •  4 条通道
  • 全 VGA 彩色 LCD 显示
  • 25 种自动测量功能
  • 9 位垂直分辨率
  • 多语言用户界面
  • 使操作更简易"快捷菜单"图形用户界面
  • 内置以太网端口
  • e*Scope TM 网上遥控功能
  • WaveAlert TM 自动波形异常检测能力
  • 应用模块
    -详细设计分析所需的高级分析功能
    -电信模板测试
    -FFT
    -用于测试和排障的两种视频模块
    -快速"是否通过"测试所需的极限测试
    -高级触发功能,其中包括:毛刺、欠幅脉冲和逻辑触发
  • TekProbeTM Level II 接口支持的探头包括:可自动提供定标和换算单位的有源探头、差分探头和电源探头
  • 便于数据储存和文件编制的USB接口

应用领域

  • 电信设备制造测试
  • 数字电路设计与调试
  • 视频设备安装与维护
  • 电源设计

TDS3014C
带宽
100 MHz
通道
4
每条通道取样速率
1.25 GS/s
最大记录长度
10 K 点
垂直分辨率
9 位
垂直灵敏度(/div)
1 mV -10 V
垂直精确度
±2%  *1
最大输入电压(1 MΩ)
150 VRMS,峰值≤400 V
位置范围
± 5 div
带宽BW极限
20 MHz
输入耦合
AC, DC, GND
输入阻抗选择
1 MΩ与 13 pF 或 50 Ω 并联
时基范围 (/div)
4 ns-10 s/div
时基精确度
20 ppm
显示器
彩色 LCD
*1 温度高于+30 ℃和低于 +18 ℃ 时减额 0.025%/℃。

标准配件
探头:4 个 P6139A  10x 无源探头
用户手册和翻译的前面板。
电源线。
附件盒。
前面板护罩。
可追溯的NIST/NIM 校准证书。
软件:OpenChoice PC通信软件,NI LabVIEW SignalExpress泰克版LE。
文档光盘
三年保修-包括所有人工费用和部件,不包括探头和附件。

可选配件
TDS3TMT -电信模板测试应用模块。
TDS3AAM -高级分析模块。
TDS3LIM -极限测试模块。
TDS3VID -扩展视频应用模块。
TDS3SDI -601 串行数字视频模块。
TDS3GV -GPIB 、VGA 和 RS-232 接口。
TDS3BATC  -锂电池组,在没有电源线的情况下连续工作 3 小时。备注:本仪器须在使用时保持接地。
TDS3CHG -电池快速充电器。
AC3000 -携带仪器用的软壳箱。
HCTEK4321 -携带仪器用的硬壳箱。
RM3000 -机架安装工具箱。
维护手册(TDS3000C 系列)-只有英文版 (071-2507-00)。
SIGEXPTE-NI LabVIEW SignalExpress泰克版软件完整版。
TNGTDS01-全面的指令和分步实验室练习,提供与TDS3000C系列示波器操作有关的培训。
