实时频谱分析仪 RSA3300B
主要特点和优点 (详细资料可从本站 技术支持 中下载)
发现
- DPX™ 频谱处理技术可以使用基于发生频次的颜色等级显示,直观地了解RF 信号随时间变化
- 革命性的DPX,以每秒>48,000 次频谱测量显示瞬态信号
触发
- 泰克独有的频率模板触发(FMT),通过触发任何频域变化,可以简便地基于事件捕获瞬态RF 信号
捕获
- DC to 8 GHz 频率范围
- 把高达15 MHz 跨度中的所有信号捕获到存储器中
- 15 MHz 带宽,高达2.56 s 的采集长度,在测量周期内全面进行分析,而不需进行多次采集
- 可以随时全面预选和无映像操作,在任何捕获带宽下实现全部动态范围
- 接口TekConnect®探头,实现RF探测
- 提供了差分IQ 输入
分析
- 全面时间相关多域显示,在时间、频率、相位和幅度上把问题关联起来,在调试时更迅速地了解问题成因和影响
- 电源测量和信号统计,帮助检定元器件和系统:ACLR、功率随时间变化、CCDF、PDF 及使用用户自定义频率触发模板进行实时频谱辐射测量
- 脉冲测量,包括脉宽、占空比和脉冲到脉冲相位
- RSAVu 软件,提供离线分析功能模拟解调分析,包括基带、AM、FM和PM 测量
- 使用实时频谱图及谐波和杂散信号图形显示,对基带、AM 和FM 进行音频失真分析。各种低通滤波器、高通滤波器、带通滤波器和去加重设置可供选择
应用
- RF 元器件、模块或系统调试
- 在频谱监测和管理中查找干扰和未知信号
- 分析基于标准的无线电系统和其它无线电系统随时间变化的行为
- 现场战术无线电收发器测量
- 检定雷达和脉冲式RF 信号
- 强大的矢量信号分析仪功能和信号源分析功能
- 广泛的标准支持,分析RFID、3GPP、3 G P P 2 和W i M a x 系统( 通过R S A -IQWiMax)
- 完善的模拟解调和音频失真测量,适用于战术无线电和声纳系统

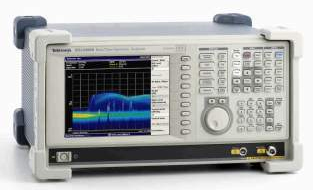

采用DPX™ 技术的RSA3300B 系列DC- 3/8 GHz 实时频谱分析仪
RSA3300B 可以简便地发现其它信号分析仪漏掉的设计问题。革命性的DPX 频谱显示技术可以使用颜色直观地实时显示瞬态信号在频域中随时间变化情况,使您能够立即对设计稳定性树立信心,或在发生问题时立即显示问题。其它信号分析仪是不可能以这种方式实时显示瞬态信号的。一旦使用DPX 发现问题,RSA3300B 实时频谱分析仪(RTSA)可以设置成在频域中触发事件,捕获变化的RF 事件的连续时间记录,在所有域中执行时间相关分析。您可以在一台仪器中同时实现高性能矢量信号分析仪、频谱分析仪和实时频谱分析仪独特的发现、触发、捕获、分析功能。
革命性的DPX 显示技术可以发现其它分析仪漏掉的瞬态信号、不稳定性和毛刺。这里看到RFID查询器和标签以不同的功率电平和频率传送信号。 |
