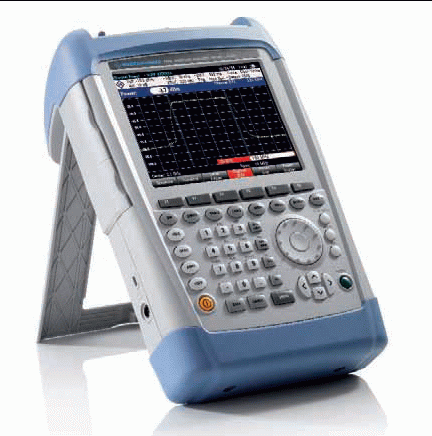

FSH4/8 手持式频谱分析仪 （详细资料可从本站 技术支持 中下载）
主要特点
◆ 频率范围9 kHz 至3.6 GHz（或8 GHz）
◆ 高灵敏度（<–141 dBm（1 Hz），带前置放大器<–161 dBm（1 Hz））
◆ 较低的测量不确定度（<1 dB）
◆ 可用于与发射台调试和维护相关的所有重要测量任务
◆ 内置跟踪信号发生器，以及具有直流偏置功能的VSWR 电桥
◆ 双端口网络分析仪
◆ 易于更换的锂离子电池，最长工作时间4.5 小时
◆ 坚固的防溅外壳，适合艰苦的现场工作
◆ 重量轻（带电池时为3 kg），便于携带，并带有快捷的功能键
◆ 可将测量结果保存在SD 存储卡上
◆ 具有用于远程控制和传输测量数据的LAN 和USB 接口
简要说明
R&S®FSH 频谱分析仪结构坚固，携带方便，适合在工作现场使用。它的设计独特，重量轻，操作十分简便，具有众多测量功能，是室外工作人员必不可少的、有效的测量工具。
产品特性
发射台的安装和维护
◆ 脉冲信号的功率测量
◆ 信道功率测量
◆ 至故障点距离(DTF)测量
◆ 双端口矢量网络分析
◆ 标量网络分析
◆ 单端口电缆损耗测量
◆ 频率高达18 GHz 的功率测量
◆ 频率高达4 GHz 的定向功率测量
电磁场测量
◆ 定向天线的场强测量
◆ 全向天线的场强测量
实验室或检修中的诊断应用
◆ 通用频谱分析
◆ EMC 问题的定位
存档和远程控制
◆ R&S®FSH4View 软件可用于对测量结果进行存档
◆ 通过LAN 或USB 进行远程控制
便于操作
◆ 通过键盘和旋钮实现快速功能选择
◆ 在任何位置角度均可容易的读取测量结果
◆ 通过信道表来设置频率
◆ 接头便于连接，并且有良好的保护措施
型号
共有6 个R&S®FSH 型号，可用于不同应用和频率范围。R&S®FSH4 和R&S®FSH8 可分别在频率上限高达3.6 GHz 和8 GHz 的范围内执行测量。带有内置跟踪信号发生器的型号可用于测量电缆、滤波器、放大器等待测件的传输特性。
带有内置跟踪信号发生器和内部VSWR 电桥的型号可用于至故障距离（DTF）测量、匹配测量和矢量网络分析。所有型号都带有一个可调前置放大器，使得R&S®FSH能够测量非常小的信号。两种功率传感器可作为附件选配– 用于频率高达18 GHz 的精确终端功率测量和频率高达4 GHz 的定向功率测量。下表列出了不同标准功能与应用的可能配置以及各种可用型号。
|
型号 |
名称 |
订货号 |
|
手持式频谱分析仪，9 kHz 至3.6 GHz，带前置放大器 |
R&S®FSH4 |
1309.6000.04 |
|
手持式频谱分析仪，9 kHz 至3.6 GHz，带前置放大器和跟踪信号发生器 |
R&S®FSH4 |
1309.6000.14 |
|
手持式频谱分析仪，100 kHz 至3.6 GHz，带前置放大器、跟踪信号发生器和内部VSWR 电桥 |
R&S®FSH4 |
1309.6000.24 |
|
手持式频谱分析仪，9 kHz 至8 GHz，带前置放大器 |
R&S®FSH8 |
1309.6000.08 |
|
手持式频谱分析仪，9 kHz 至8 GHz，带前置放大器和跟踪信号发生器 |
R&S®FSH8 |
1309.6000.18 |
|
手持式频谱分析仪，100 kHz 至8 GHz，带前置放大器、跟踪信号发生器和内部VSWR 电桥 |
R&S®FSH8 |
1309.6000.28 |
|
提供的附件 |
|
锂离子电池（4 Ah），USB 电缆，LAN 电缆，交流电源，R&S®FSH4View 软件光盘和文档，快速入门指南 |
|
