FSL3/FSL6 频谱分析仪特点 （详细资料可从本站 技术支持 中下载）

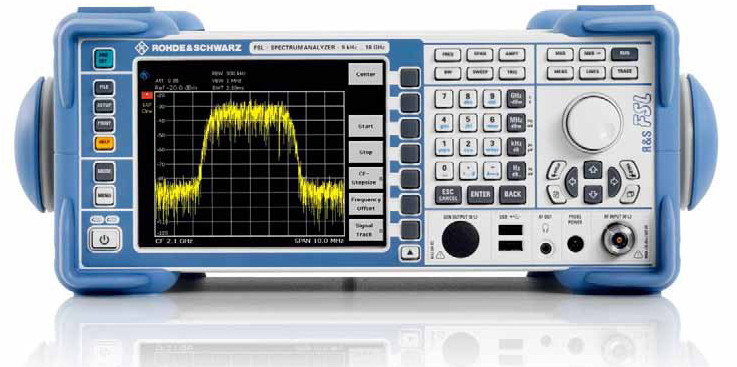

FSL便携式频谱分析仪 现在，您在购买频谱分析仪时无需再在价格和功能二者之间进行折衷了。您不必增加预算，就能购买到具有高端性能的仪器 — R&S FSL。

R&S FSL 是一台重量极轻且结构紧凑的分析仪，适合在开发、维护和生产中的大量应用中使用。 尽管它体积很小，却提供了高端仪器才具有的大量功能，因而具有 很高的性价比。 R&S FSL 是在该级别中唯一的一种具有高达6 GHz 的跟踪源的仪器，可以对具有20 MHz带宽的信号进行 I/Q 解调。

高端功能也体现在其操作特点上。 与R&S FSP 和 R&S FSU 一样，R&S FSL 的主要功能可直接通过固定分配的功能键进行访问，而附加功能可通过软键和表格进行访问。 这样就缩短了新用户学习使用仪器的时间。

德国FSL3/FSL6 频谱分析仪参数

频率范围 9 kHz 至 3 GHz/6 GHz，跟踪源（选件）
I/Q 解调带宽 20 MHz
DANL － 152 dBm (1 Hz)
总测量不确定性 <0.5 dB
重量轻 - 不到 8 kg/18 lbs
内置电池选件，典型工作时间为 1 小时
广泛的测量用途，如 TOI、OBW、时域功率、信道/ 相邻信道功率

FSL3/FSL6 频谱分析仪 具有该级别仪器中最广泛的功能

标量网络分析

R&S FSL .13 和 .16 型分析仪具有一个跟踪信号发生器，可快速、简便地测量频率响应、滤波器和衰减器。例如，使用 n-dB 下降标记，可通过按一个按钮 来测量带通滤波器的 3 dB 带宽。R&S FSL 可通过一个外部 VSWR 电桥来测量回波损耗或匹配。可以通过“Through”（直通）、“Short”（短路）和“Open”（开路）校准方法来提高精度。

三阶截点 (TOI)

R&S FSL 可通过按一个按钮来从频谱测量 TOI。它可自动检测有用载波，因而测量互调边带。95 dB 的最大动态范围对于该级别仪器来说是非常高的。步进为 5 dB 的 RF 衰减进一步增强了其使用性能。

调制深度测量 (AM%)

R&S FSL 可通过按一个按钮来测量 AM 信号的调制深度。AM% 标记功能可以将三个标记定位（载波、上边带和下边带各一个标记），并通过边带抑制来测量调制深度。一个双音信号的调制深度可通过预定义调制频率而有选择的测量，例如，以 90 Hz 的边带开始，然后移动到一个 ILS 信号的 150 Hz 边带。<0.2 dB 的高线性度确保只具有很小的绝对测量误差。

使用相位噪声标记进行相位噪声测量

通过相位噪声标记，可以快速测量特定载波偏移下的相位噪声。以 dBc (1 Hz) 为单位的测量结果包括对滤波器噪声带宽的所有必要修正、使用的检波器以及迹线平均。偏离载波 10 kHz 时－ 103 dBc (1 Hz) 的典型相位噪声对于多数晶振测量任务已经足够。

FSL3/FSL6 频谱分析仪选通扫描

R&S FSL 使用选通扫描功能进行突发信号测量。此功能可显示 GSM 信号或突发WLAN 信号的调制频谱（本例中所示）。

TV 触发

TV 触发器 R&S FSL-B6 可根据所选电视线和水平及或垂直消隐间隔生成一个触发信号。此功能涉及带正、负调制的 525 或 625 行的视频格式。

信道功率测量

信道功率测量通过积分的方法来测量定义的信道带宽内的功率。功能全面的 RMS 检波器用于独立于信号而测量正确功率，确保了很高的重复性和精确度。信道宽度可由用户来定义，或者从标准信道列表中进行选择。

相邻信道功率（ ACP 、 MC-ACP ）测量，例如 cdmaOne 通过 ACP 测量功能，可将相邻信道功率作为一个绝 对数值或相对于有用载波的值进行测量。 R&S FSL 提供了符合多种通信标准的预定义设置，但参数也可由用户定义，包括最多 12 个信道和最多 3 个相邻信道的信道宽度与间隔。

使用符合标准的信道滤波器在时域内进行快速 ACP 测量

快速 ACP 功能可用于在时域内使用符合标准的滤波器测量相邻信道功率。这样可以将用于获得特定重复性所需的测量时间缩短到十分之一。它还提供了一种测量瞬时、时间相关信道功率的简便方法。

突发功率测量：时域功率

此功能可用于在时域内测量突发功率。显示线界定了分析区域，例如，可以在一个 GSM 突发的 147 个有用bit 期间测量功率。

占用带宽 (OBW)

OBW 是对信号占用带宽的一个量度。R&S FSL 可以从频率跨度内的总功率以及外部的功率值来测量此值（如功率的 0.5%）。剩余的值则对应于带宽的99%。完全同步频率扫描以及众多的轨迹点使得这种测量非常精确。

FSL3/FSL6 频谱分析仪	R&S. FSL3 型号 .03	R&S. FSL3 型号 .13	R&S. FSL6 型号 .06	R&S. FSL6 型号 .16
频率范围	9 kHz 至 3 GHz	9 kHz 至 3 GHz	9 kHz 至 6 GHz	9 kHz 至 6 GHz
频率精度	1 × 10 - 6
带 R&S FSL-B4,OCXO	1 × 10 -7
分辨率带宽
标准	300 Hz 至 10 MHz，1/3 步进
带 R&S FSL-B7	10 Hz 至 10 MHz，1/3 步进，外加 1 Hz（FFT 滤波器）
视频带宽	10 Hz 至 10 MHz
I/Q 解调带宽	20 MHz
相位噪声	典型值 -103 dBc (1 Hz)，在与 1 GHz 载波偏离 10 kHz 时
DANL
分辨率带宽为 300 Hz	典型值 -117 dBm
1 Hz FFT 分辨率带宽和前置放大器 (选件 R&S FSL-B7,-B22)	典型值 -152 dBm
TOI	10 dBm
检波器	最大 / 最小峰值/ 自动峰值、RMS、准峰值、平均值、采样值
电平测量不确定度	<0.5 dB
跟踪源	无	有	无	有
频率范围		1 MHz 至 3 GHz		1 MHz 至 6 GHz
输出电平		-20 dBm 至 0 dBm		-20 dBm 至 0 dBm
