示波器系列 >> 数字示波器 >> 泰克DPO/MSO2000系列实用混合信号示波器

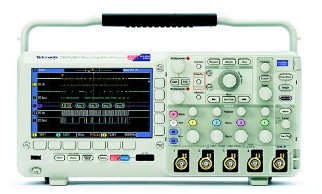

                        泰克DPO/MSO2000系列实用混合信号示波器

      产品说明     详细产品介绍请点击 技术支持 中下载

   一、迅速解决问题的能力
   MSO2000系列示波器增加了16条集成数字通道,可以在一台仪器上查看和时间相关模拟信号和数字信号。这种集成能力把触发功能扩展到全部20 条通道中,为调试模拟和数字混合设计提供了理想的解决方案。
   二、混合信号设计和分析
   作为嵌入式设计工程师,您面临着系统复杂度不断提高的挑战。典型的嵌入式设计可能包含各种各样的模拟信号、高速和低速串行数字通信和微处理器总线、等等。串行协议,如I2C 和SPI,经常用于芯片间通信,而许多应用仍在使用并行总线。
   微处理器、FPGA、模数转换器(ADCs)和数模转换器(DACs)等IC给当前的嵌入式设计带来了独特的测量挑战。MSO2000系列混合信号示波器增加了16 条数字通道。这些通道紧密集成到示波器的用户界面中,简化了操作,可以轻松解决混合信号问题。

      特点

   主要性能指标
   -100MHz或200MHz带宽
   -2条或4条模拟通道
   -16条数字通道(MSO2000系列)
   -所有通道上采样率高达1GS/s
   -所有通道上1M点记录长度
   -5,000wfm/s最大波形捕获速率
   -高级触发套件
   -FFT分析
   应用
   -嵌入式设计和调试
   -混合信号设计和调试
   -电源测量
   -汽车电子
   -教育和培训
   -视频设计和调试

      技术指标

型号
DPO2012
MSO2012
DPO2014
MSO2014
DPO2024
MSO2024
垂直系统-模拟通道
输入通道数
2
4
4
模拟带宽*1(-3 dB)
100MHz
100MHz
200MHz
计算的上升时间
3.5ns
3.5ns
2.1ns
硬件带宽限制
20 MHz
输入耦合
AC, DC, GND
输入阻抗
1MΩ±2%, 11.5pF±2pF
输入灵敏度范围
2mV/div-5V/div
垂直分辨率
8位
最大输入电压
300VRMS, 峰值≤450V
DC 增益精度(偏置设为0V)
10mV/div-5V/div为±3%, 2mV/div-5mV/div为±4%
偏置范围
2mV/div-200mV/div:±1V
>200mV/div-5V/div:±25V
通道到通道隔离
(相等垂直标度下任意两条通道)
≤100MHz时≥100:1
≤200MHz时≥100:1
*12mV/div时的带宽为20MHz,所有型号
垂直系统-数字通道
输入通道
16条数字通道(D15-D0)
门限
每8条通道组一个门限
门限选择
TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围±
20V
最大输入电压
±40V
门限精度
±(100mV+3%的门限设置)
最大输入动态范围
80Vpk-pk(取决于门限设置)
最小电压摆幅
500mVpk-pk
输入阻抗
101kΩ
探头负荷
8pF
垂直分辨率
1位
水平系统-模拟通道
最大采样率(所有通道)
1GS/s
最小峰值检测脉宽
7.0ns
3.5ns
最大记录长度(所有通道)
1M点
最高采样率时捕获的最大时长(所有通道)
1ms
时基范围
4ns-100s
2ns-100s
时基延迟时间范围
-10div-5000s
通道到通道偏移校正范围
±100ns
时基精度
±25ppm
水平系统-数字通道
最大采样率(在使用通道D7-D0 的任意通道时)
1 GS/s (1 ns 分辨率)
最大采样率(在使用通道 D15-D8 的任意通道时)
500 MS/s (2 ns 分辨率)
最大记录长度(所有通道)
1M点
最高采样率时捕获的最大时长(所有通道)
1ms
最大记录长度
1 M 点
最小可检测脉宽
5 ns
通道到通道偏移校正
2 ns 典型值

订货信息

   MSO2012   100MHz, 1GS/s, 1M记录长度, 2+16通道混合信号示波器
   MSO2014   100MHz, 1GS/s, 1M记录长度, 4+16通道混合信号示波器
   MSO2024   200MHz, 1GS/s, 1M记录长度, 4+16通道混合信号示波器


   标配:

每条模拟通道配一只P2221 200 MHz(1x/10x)无源探头, 中文用户手册和中文前面板覆盖图, 文档资料光盘, OpenChoice® Desktop软件, NI LabVIEW SignalExpressTM泰克版LE软件, 校准证明, 测量结果可溯源国家计量认证及ISO9001质量认证体系, 电源线。数字通道包括一只P6316 16通道逻辑探头和配套工具箱及附件包。


   一、应用模块选件
   DPO2EMBD嵌入式串行触发和分析模块:在I2C 和SPI 总线数据包级信息及分析工具上触发采集,如带有时戳信息的信号总线视图、数据包解码、搜索工具和数据包解码表。
   DPO2COMP计算机串行触发和分析模块:可以在RS-232/422/485/UART总线上触发数据包级信息,并提供多个分析工具,如带时戳信息的总线视图、数据包解码、搜索工具和数据包解码表。
   DPO2AUTO汽车串行触发和分析模块:CAN 和LIN 总线数据包级信息及分析工具上触发采集,如带有时戳信息的信号总线视图、数据包解码、搜索工具和数据包解码表。


   二、维护与校准选件*2
   选项C3-三年校准服务。               选项C5-五年校准服务。
   选项D1-校准数据报告。               选R5-五年保修服务。


   三、可选示波器探头
   IPP150:X1/X10,150M无源探头(带读出)
   IPP350:X10,350M无源探头(带读出)
   TAP1500*3:1.5 GHz TekVPITM 有源探头。
   TDP0500*3*5:500 MHz TekVPITM 差分探头,± 42 V 差分输入电压。
   TCP0030*3:120 MHz TekVPITM 30 A AC/DC 电流探头。
   TCP0150*3:20 MHz TekVPITM 150 A AC/DC 电流探头。
   A622:DC~100kHz,100A脉冲电流探头
   i1000s:5Hz~50kHz,2000A脉冲电流探头
   TCPA300/400*6:电流测量系统放大器。
   TCP305:DC - 50 MHz, 50 A 电流探头, 用于TCPA300。
   TCP404XL:DC - 2 MHz, 500 A 电流探头, 用于TCPA400。
   P5100:2.5 kV, 100X 高压无源探头。
   IHVP250:2kVpk,100X高压无源探头
   OIHVP15HF:30kVpk,1000X高压无源探头
   P5200:1.3 kV, 50X/500X, 25 MHz 高压有源差分探头。
   OIDP50:6500V,50MHz高压差分探头
   OIDP100:6500V,100MHz高压差分探头
   P5205*3, *4:1.3 kV, 100 MHz 高压差分探头。
   P5210*3, *4:5.6 kV, 50 MHz 高压差分探头。
   ADA400A*3, *4:100X, 10X, 1X, 0.1X 高增益差分放大器。


   四、接口与附件包选件
   DPO2CONN:增加以太网(10/100Base-T)和视频输出接口
   英文维护手册。
   TPA-BNC*3:TekVPI到TekProbe BNC适配器。
   TekVPI外部供电电源。
   TEK-USB-488:GPIB 到USB 适配器。
   数字逻辑探头引线束(8 通道)。
   TEK-DPG*3:TekVPI 偏移校正脉冲发生器信号源。
   偏移校正和校准夹具。
   RMD2000机架安装套件不包括滑出轨道。
   OI2000软手提包。
   前面保护罩。
   SIGEXPTE:NI LabVIEW SignalExpressTM泰克版软件(完整版)。


   五、保修
   三年保修,涵盖所有部件和人力,不包括探头。
   *2示波器保修和服务不适用于探头和附件。如需独特的保修和校准条件,请参阅每种探头和附件型号的技术数据。
   *3要求TekVPI 外部电源适配器,每台示波器含一个。
   *4要求TPA-BNC 适配器。
   *5探头端接阻抗为50欧姆,但示波器会自动调节,考虑1MΩ 输入。
   *6在示波器输入和BNC 电缆之间要求50Ω 馈通端子。
