1、概述：

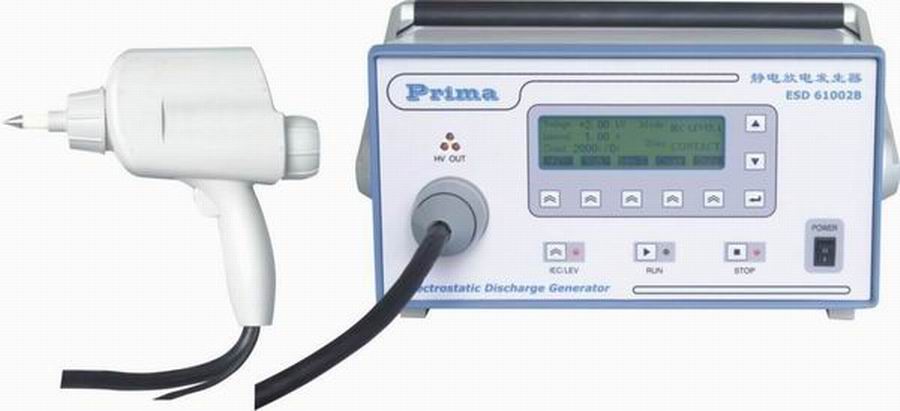

ESD61002A智能型静电放电发生器产品完全符合或超过国际标准IEC 61000-4-2和国家标准GB/T17626.2的要求，主要用于评定电子电器产品静电放电抗扰度能力。无论在外观上，还是在性能指标上，都是可以与国外同类产品媲美的电磁兼容测试设备。

2、产品特点（操作简单、性能稳定）

◆液晶显示，智能控制

◆设备小巧轻便，易于操作

◆内置静电放电国际标准四等级参数

◆使用程控高压电源，可靠性好

◆最高输出电压±20KV

◆无论是接触放电还是空气放电，都可以持续在最高电压工作

◆使用简单,无需注意操作顺序（有软件保护）

◆可以方便更换阻容器件,以满足不同标准的试验要求

◆可以根据国标标准变化，在原来设备上轻易升级

3、主要技术参数

参数	ESD61002A
输出电压	0.1-- ± 20kV ± 5%
输出电压极性	正 / 负
放电电容	150pF
放电电阻	330 Ω
放电电流上升时间	0.7 ～ 1ns
工作形式	放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于 0.05s 时，是单次放电。
放电次数设定	1 ～ 9999 或无限次
放电形式	接触放电
	空气放电
放电次数	可预设置 1-9999 次或无限次
设备工作电源	AC220V ± 10%  50Hz
环境温度	15 ℃ -35 ℃

4、主要配置件：标准静电放电试验桌ESD-DESK（可选件）

试验台是为静电放电试验而专门设计的试验装置，符合IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。

5、ESD61002A产品配置附件：

1静电枪                                     一把

2放电枪头                                   尖锥形一个

                                             圆球形一个

3电源线                                     一根

4接地线                                     一根

5静电放电试验桌（可选件）                  一套

6说明书                                     一本

7保修卡                                     一份

8波形图                                     一份

9检验纪录报告                               一份

10 合格证                                     一份

11标产品牌                                   一份
